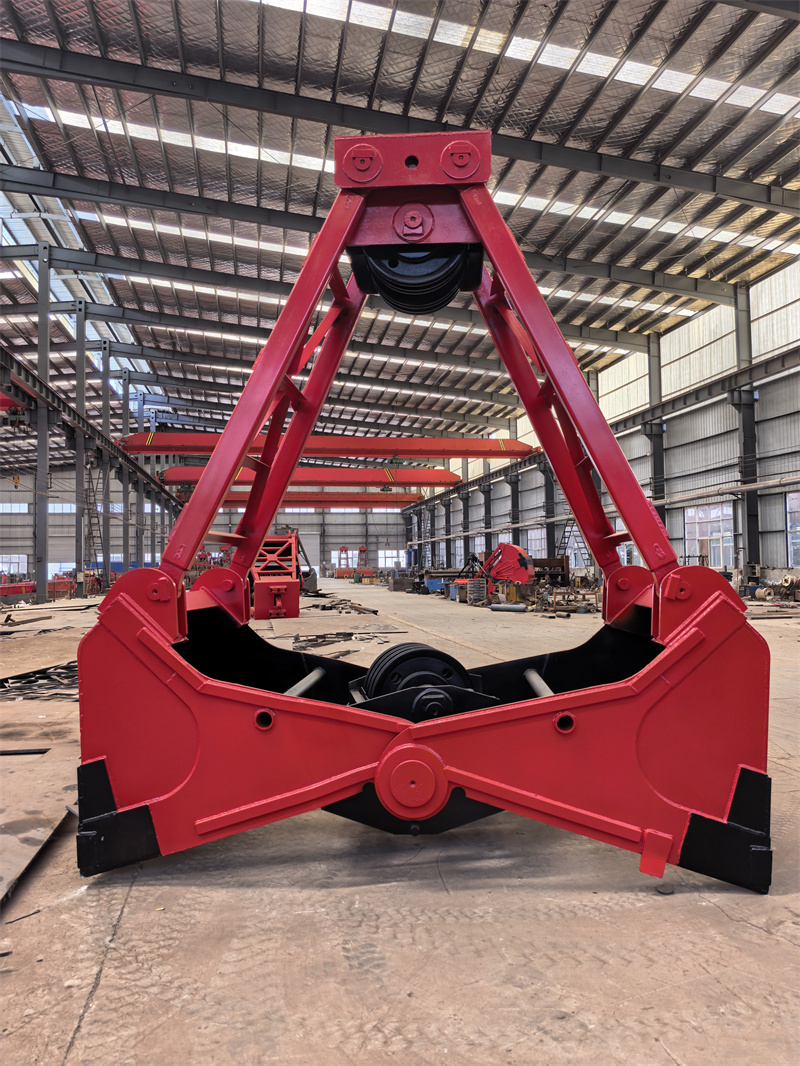

四绳抓斗的工作原理

在各类起重机上，分别配有两组双排绳卷筒，每组卷筒引出两组钢丝绳，其中一组两根钢丝绳分别捆轧在抓斗平衡架两端的斜壳(或吊绳环和捆绳拴)上，作支持钢丝绳用。另一组两根作开闭钢丝绳用。它们分别经过挡绳轮、头部滑轮、下横梁滑轮形成滑轮组，起着抓斗的开闭作用。工作开始时，支持钢丝绳将抓斗起吊在适当的位置上，然后放下开闭钢丝绳，这时靠下横梁的自重迫使斗部以下横梁大轴为中心将斗部打开，当头部开至两耳板的碰块相撞时，即斗部打开到较大。打开抓斗时，上横梁滑轮和下横梁滑轮中心距加大，然后支持钢丝绳落下，将已开的抓斗落在要抓取的松散的堆积物上面，再收拢开闭钢丝绳，将上横梁滑轮和下横梁滑轮的中心距恢复到原来的位置，这样就完成了抓取物料的过程。在闭合的斗部里已装满了物料，同时提升支持钢丝绳和开闭钢丝绳，整个抓斗亦被吊起，经行车移动到所需卸料地上，开斗卸下所抓取的物料。

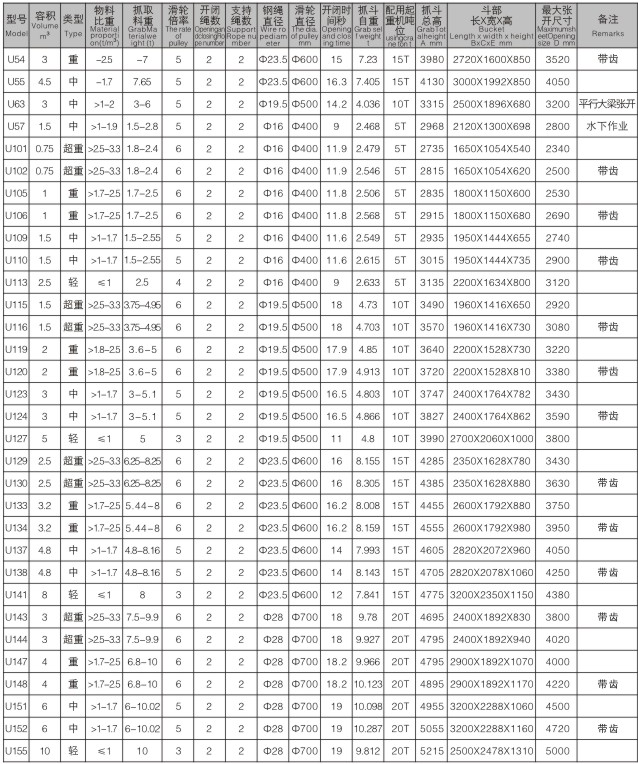

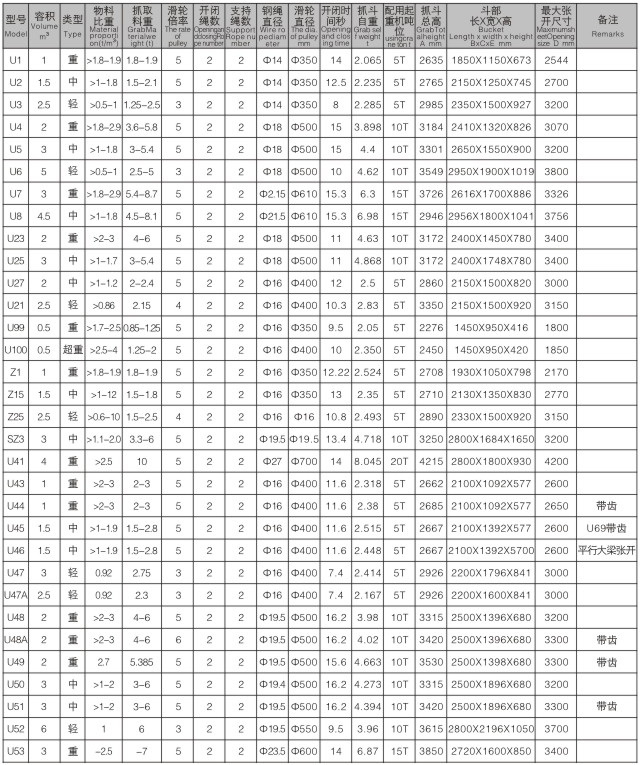

四绳抓斗技术参数表
